Фланцевые соединения из нержавейки: как выбрать DN и PN и не ошибиться с прокладкой

Содержание статьи

• Основные параметры фланцевых соединений: DN и PN
• Области применения фланцевых соединений
• Что проверить перед заказом фланцев и прокладок
• Комплектация узла: фланцы, прокладки, крепеж

Правильный выбор фланцевых соединений из нержавеющей стали — залог надежной работы трубопроводов и оборудования. Неправильное сопоставление DN и PN, а также неверный подбор прокладок часто приводят к протечкам и поломкам. В этой статье Вы узнаете, как правильно подобрать фланцы и уплотнения под конкретные задачи, чтобы избежать ошибок на этапе комплектации. Подробнее о фланцах можно узнать на странице фланец нержавеющий.

Основные параметры фланцевых соединений: DN и PN

При подборе комплектующих для трубопроводных систем Вы столкнетесь с двумя ключевыми характеристиками: DN (номинальный диаметр) и PN (номинальное давление). Эти параметры определяют геометрию и прочностные характеристики узла.

• DN (Nominal Diameter) — внутренний просвет трубы. Важно помнить, что физический наружный диаметр может отличаться в зависимости от стандарта (EN, DIN, ГОСТ).
• PN (Nominal Pressure) — максимальное избыточное давление при температуре 20°C, которое выдерживает соединение в течение длительного срока службы.

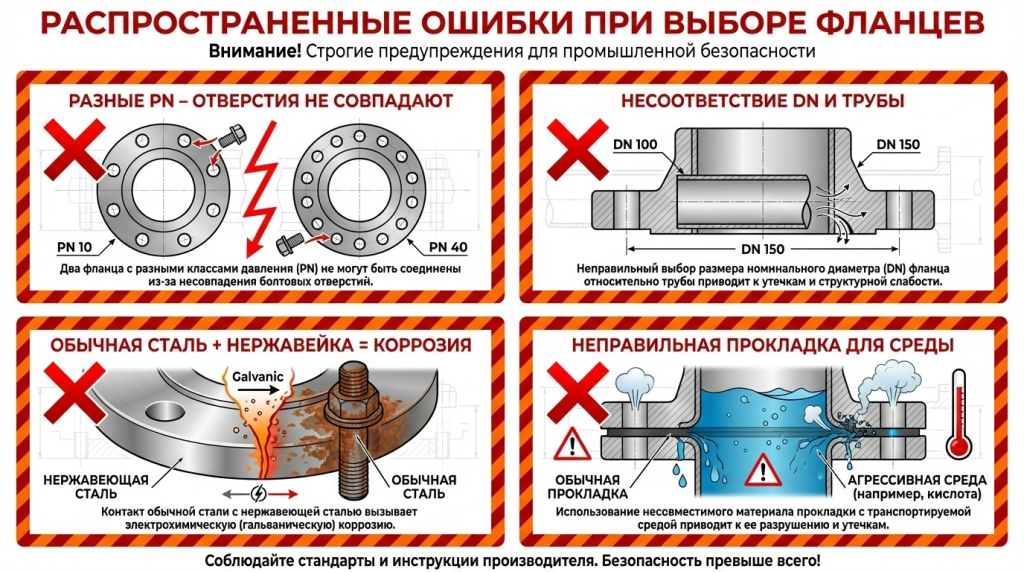

Типичная ошибка — попытка соединить элементы с разным PN. Например, фланец DN и PN16 не всегда совпадает по расположению отверстий под болты с фланцем на PN25 того же диаметра. Несоответствие параметров приводит к невозможности монтажа или критическим деформациям при запуске системы под давлением.

Для обеспечения герметичности параметры DN и PN у обоих ответных фланцев должны быть идентичны.

Области применения фланцевых соединений

Фланцевые соединения незаменимы в узлах, требующих регулярной разборки. В отличие от сварки, фланец позволяет быстро демонтировать участок трубы, заменить задвижку или очистить фильтр.

В промышленном секторе Минска и Беларуси такие соединения чаще всего используются в следующих случаях:

• Разборные узлы: подключение насосов, теплообменников и емкостного оборудования.
• Обслуживание: установка на участках, где требуется периодическая инспекция состояния внутренней поверхности труб.
• Ремонт: оперативная замена вышедшей из строя запорной арматуры без огневых работ.

В строительстве и пищевом производстве точность подбора особенно важна. Ошибка в 2-3 миллиметра при выборе межосевого расстояния болтовых отверстий может остановить монтаж целого цеха на несколько дней.

Что проверить перед заказом фланцев и прокладок

Перед тем как купить комплектующие, проведите аудит условий эксплуатации. Обратите внимание на химический состав среды, температуру и перепады давления. Это напрямую влияет на выбор материала уплотнения.

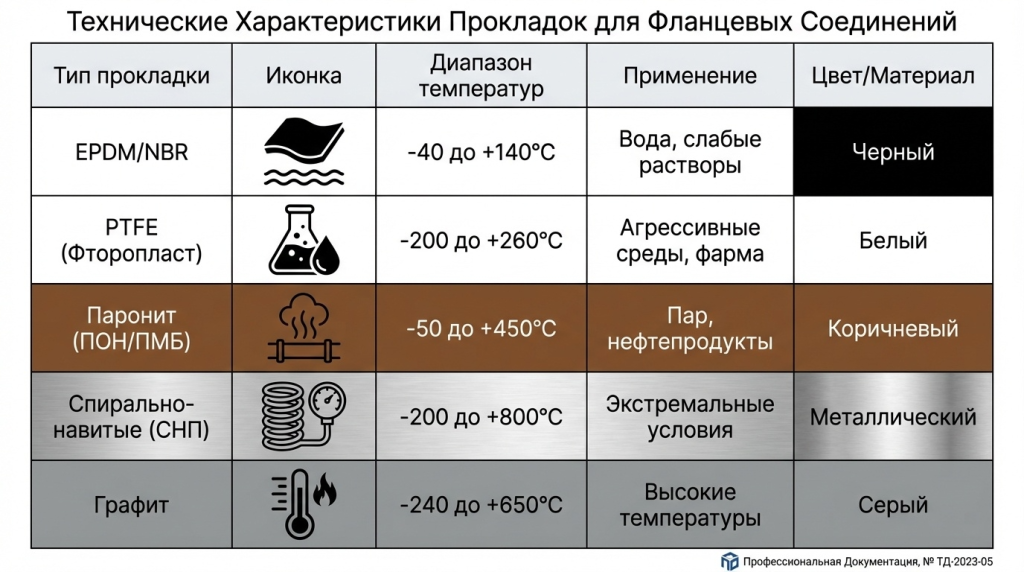

Для нержавеющих фланцев обычно выбирают следующие типы прокладок:

• EPDM / NBR: подходят для воды, слабых растворов солей и щелочей при умеренных температурах.
• Фторопласт (PTFE): идеален для агрессивных сред в химической и фармацевтической промышленности.
• Паронит (ПОН/ПМБ): универсальное решение для пара и нефтепродуктов.
• Спирально-навитые прокладки (СНП): для экстремально высокого давления и температур.

Также проверьте тип поверхности фланца (выступ-впадина, шип-паз или простая плоскость). Не забудьте, что качественные прокладки и уплотнения для фланцев должны точно соответствовать внутреннему и наружному диаметру зеркала фланца.

Комплектация узла: фланцы, прокладки, крепеж

Надежное соединение — это всегда комплект. Недостаточно выбрать только качественный нержавеющий фланец; необходимо укомплектовать его соответствующими метизами. Использование обычных стальных болтов на нержавеющем трубопроводе может привести к электрохимической коррозии.

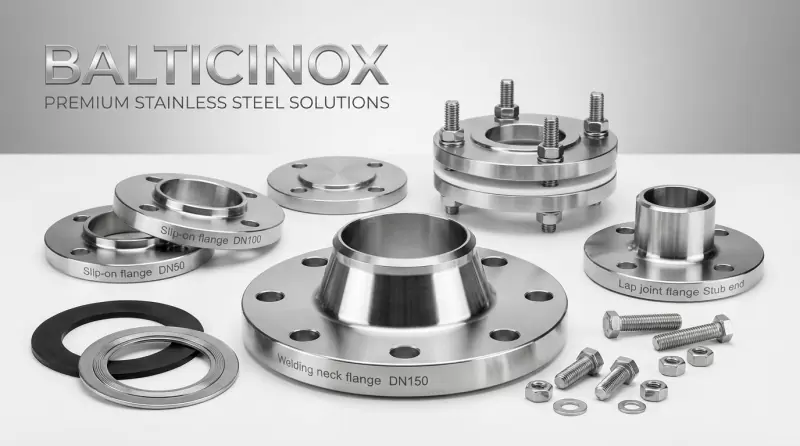

Полная комплектация узла включает:

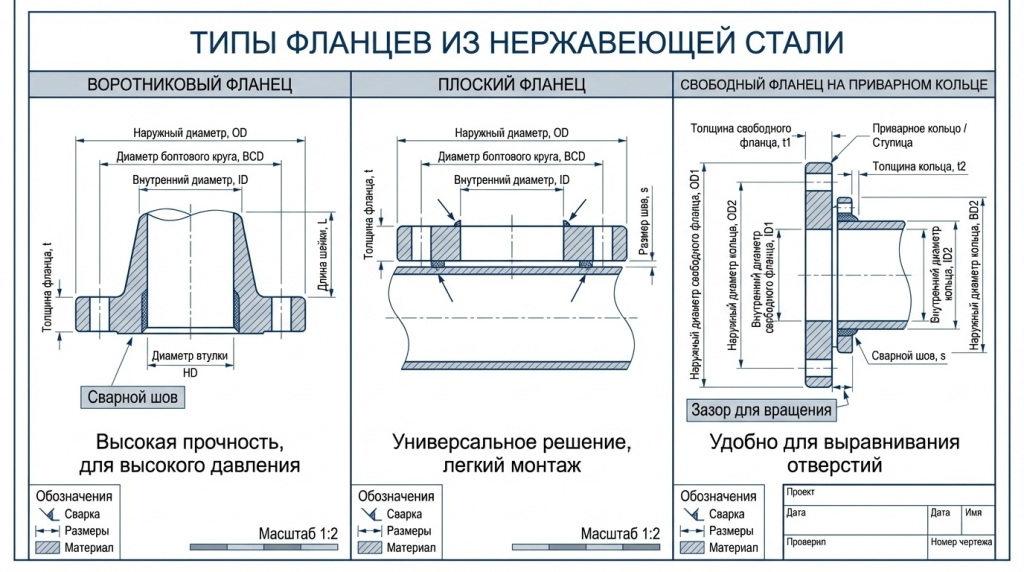

1. Пара фланцев (воротниковые, плоские или свободные на приварном кольце).
2. Уплотнительный элемент подходящего типа.
3. Крепеж: болты или шпильки, гайки и шайбы из соответствующей марки стали.

Чтобы исключить риск несовместимости элементов, рекомендуем заказывать готовый набор в одном месте. В интернет-магазине balticinox.by Вы можете получить профессиональную консультацию и приобрести все необходимые компоненты для монтажа.

Правильный подбор крепежа по классу прочности гарантирует, что соединение сохранит герметичность даже при температурных расширениях металла.

Если Вам требуется помощь в спецификации, обращайтесь к специалистам BalticInox. Мы поможем собрать надежный узел, который прослужит годы без протечек и аварий.
