Кран шаровой из нержавейки: как выбрать DN и PN, что проверять в паспорте

Выбор шарового крана из нержавеющей стали - задача не из простых. Часто покупатели путают DN с наружным диаметром трубы, неправильно оценивают условное давление PN и не знают, когда нужен AISI 304, а когда 316. В статье мы подробно разберем эти моменты, укажем типичные ошибки и расскажем, как проверить паспорт изделия. Подробнее о том, как подбирается запорно-соединительная арматура, смотрите на нашем сайте.

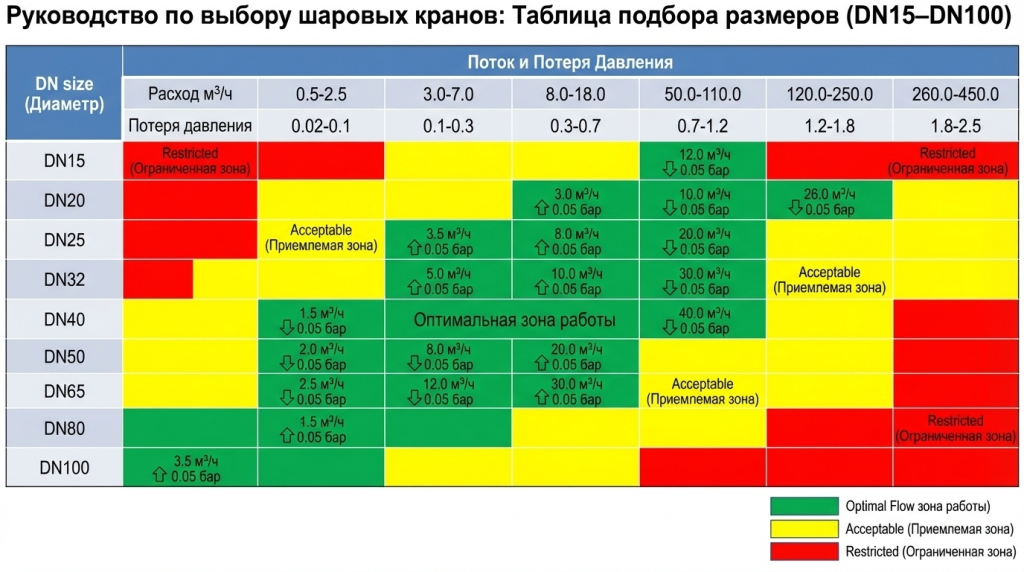

Что такое DN и почему это не наружный диаметр трубы

DN (Diameter Nominal) - это номинальный размер внутреннего просвета арматуры. Главная ошибка новичков заключается в попытке измерить кран линейкой по внешнему краю резьбы или фланца. Важно понимать, что DN 25 - это не 25 мм наружного диаметра, а условный проход, который соответствует определенному стандарту трубы.

• DN определяет пропускную способность крана.
• Маркировка привязана к внутреннему сечению, чтобы поток жидкости не встречал лишнего сопротивления.
• Для подбора нужно знать спецификацию трубы (ГОСТ, DIN или ISO), так как при одинаковом DN наружные диаметры труб могут отличаться.

Если Вы ошибетесь с DN, возникнет проблема при монтаже: кран либо не накрутится на трубу, либо потребует использования переходников, что снижает надежность системы и увеличивает бюджет. Всегда сверяйте проектные требования с фактической таблицей размеров производителя.

Условное давление PN - что это и как выбрать

Параметр PN (Pressure Nominal) указывает на максимально допустимое рабочее давление при температуре среды 20 градусов Цельсия. Выбор этого показателя напрямую влияет на безопасность эксплуатации. Если давление в системе превысит номинал, корпус крана или его уплотнения могут выйти из строя, что приведет к аварии.

• PN 16 / PN 25 - стандарт для большинства бытовых и легких промышленных систем водоснабжения.
• PN 40 / PN 63 - используются в технологических линиях с высоким давлением.
• PN 100 и выше - специализированная арматура для тяжелой промышленности.

Выбирайте кран с запасом по давлению. Если Ваша система работает на 12 барах, лучше купить кран PN 16 или PN 25, чтобы исключить риски при гидроударах.

Материалы корпуса крана: AISI 304 и AISI 316 - когда и зачем выбрать

Нержавеющая сталь бывает разной, и выбор марки определяет долговечность арматуры в конкретной среде. Самые популярные варианты - это пищевая сталь AISI 304 и кислотостойкая AISI 316.

AISI 304 - оптимальный выбор для воды, пара, спиртов и слабых растворов кислот. Она широко применяется в пищевой промышленности и ЖКХ. Это надежный и экономичный вариант для стандартных условий эксплуатации.

AISI 316 отличается наличием молибдена в составе. Этот элемент делает сталь устойчивой к коррозии в агрессивных средах: морской воде, хлорированных растворах и сильных химикатах. Если Вы проектируете линию для химического производства, экономия на марке стали приведет к быстрому разрушению металла.

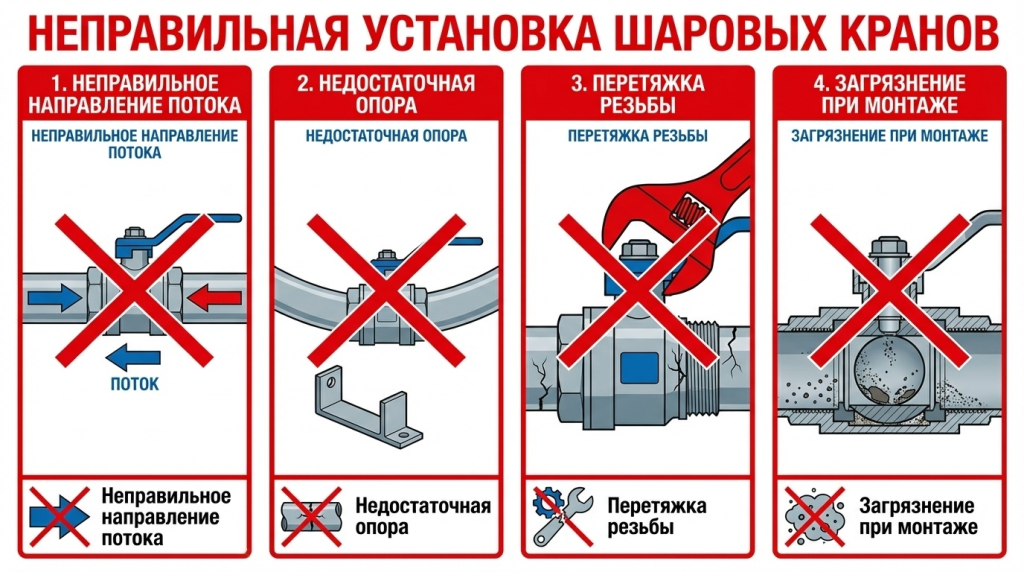

Типичные ошибки при выборе шарового крана

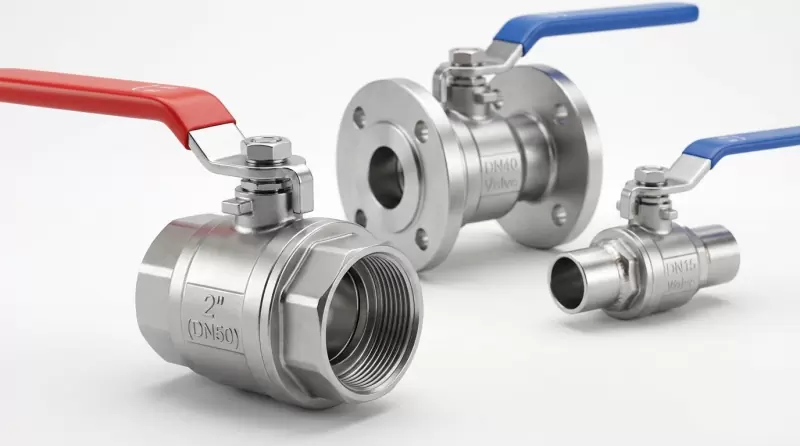

Помимо неверного определения DN и PN, покупатели часто допускают ошибки в способе монтажа. Выбор типа соединения зависит от частоты обслуживания узла и требований к герметичности:

1. Муфтовое (резьбовое) - простое в монтаже, подходит для малых диаметров.
2. Приварное - обеспечивает максимальную герметичность, но делает узел неразборным.
3. Фланцевое - используется на средних и крупных трубопроводах, позволяет легко демонтировать кран.

Также важно обращать внимание на материал уплотнения. PTFE (тефлон) универсален, но имеет температурные ограничения. Для работы с высокотемпературным паром или специфической химией требуются усиленные модификации уплотнительных колец.

Что обязательно проверить в паспорте шарового крана

Паспорт изделия - это его "биография" и гарантия Вашей безопасности. При получении товара обязательно убедитесь, что данные в документе совпадают с маркировкой на корпусе крана. В качественном паспорте должны быть указаны:

• Точное значение DN и PN.
• Марка стали корпуса (например, CF8 для 304 или CF8M для 316).
• Диапазон рабочих температур.
• Дата производства и срок официальной гарантии.
• Сведения о сертификации (соответствие регламентам ТР ТС).

Отсутствие паспорта или его небрежное оформление - первый признак продукции сомнительного происхождения. Помните, что качественные шаровые краны из нержавеющей стали всегда сопровождаются полным пакетом технической документации.

Быстрая заявка: что написать за 1 минуту, чтобы получить правильный кран

Чтобы менеджер подобрал Вам идеальный вариант с первого раза, укажите в запросе пять основных параметров. Это сэкономит ваше время и исключит риск ошибки:

• Размер: DN (или диаметр трубы в дюймах/мм).
• Давление: PN (рабочее давление в системе).
• Материал: AISI 304 или AISI 316.
• Тип соединения: резьба (внутренняя/наружная), под сварку или фланец.
• Среда: что именно будет течь по трубам (вода, молоко, кислота, пар).

Пример: "Нужен кран DN 25, PN 40, сталь AISI 316, резьба внутренняя-внутренняя, для перекачки моющих средств".
