Обратный клапан из нержавейки: типы, ориентация установки, подбор по среде и давлению

Выбор и монтаж обратного клапана из нержавеющей стали — задача, требующая точности и понимания. Неправильный выбор типа устройства, игнорирование направления потока или несоответствие параметров среды часто приводят к шумам, заклиниванию и поломкам. В этой статье вы найдете практическую памятку монтажнику и закупщику с советами по подбору, в чем вам помогут качественные обратные клапаны из нержавейки от проверенных поставщиков.

Типы обратных клапанов из нержавейки

На рынке представлена различная запорно-соединительная арматура, и обратные клапаны занимают в ней ключевое место. Рассмотрим основные типы, которые чаще всего используются в монтаже:

• Муфтовый пружинный клапан — компактное решение, где запирающий элемент прижимается пружиной. Универсален, работает в любом положении.
• Поворотный (лепестковый) клапан — имеет стальной диск, который откидывается под напором воды. Отличается малым гидравлическим сопротивлением.
• Межфланцевый дисковый клапан — устанавливается между фланцами труб, экономит место и идеально подходит для систем с ограниченным пространством.
• Шаровый клапан — роль затвора выполняет шар. Чаще всего применяется в системах с вязкими средами или сточными водами, так как минимизирует риск засора.

Ориентация установки обратного клапана

Что означает стрелка потока и почему она важна

На корпусе каждого клапана из нержавеющей стали выбита стрелка. Она указывает строго на направление потока рабочей среды. Если установить клапан наоборот, система просто перестанет работать: затвор будет заблокирован давлением жидкости.

Ошибки при монтаже против стрелки — одна из главных причин быстрого выхода оборудования из строя и возникновения гидравлических ударов, которые могут разорвать соединения трубопровода.

Влияние положения клапана на работу и долговечность

Не все клапаны одинаково эффективно работают в разных плоскостях. Например, поворотные модели лучше устанавливать на горизонтальных участках. При вертикальном монтаже поток должен идти строго снизу вверх, чтобы сила тяжести помогала затвору закрыться.

Важно: пружинные модели менее требовательны к ориентации, однако при горизонтальной установке износ уплотнений и направляющих происходит медленнее и равномернее.

Подбор обратного клапана по рабочей среде и давлению

Основные параметры для уточнения при выборе

Чтобы избежать рекламаций и аварий, перед покупкой закупщик должен четко знать четыре параметра:

• DN (номинальный диаметр) — должен соответствовать диаметру трубы, сужения недопустимы без расчетов.
• PN (номинальное давление) — максимальное давление в системе при нормальной температуре.
• Температурный режим — влияет на выбор материала уплотнения (EPDM, PTFE, Viton).
• Тип среды — вода, пар, кислоты или пищевые продукты.

Материалы и устойчивость к средам

Нержавеющая сталь (AISI 304, AISI 316) — оптимальный выбор для агрессивных сред и пищевых производств. Она не подвержена коррозии во влажной среде и не выделяет вредных примесей. Правильный подбор марки стали гарантирует, что клапан не "съест" коррозия через полгода эксплуатации.

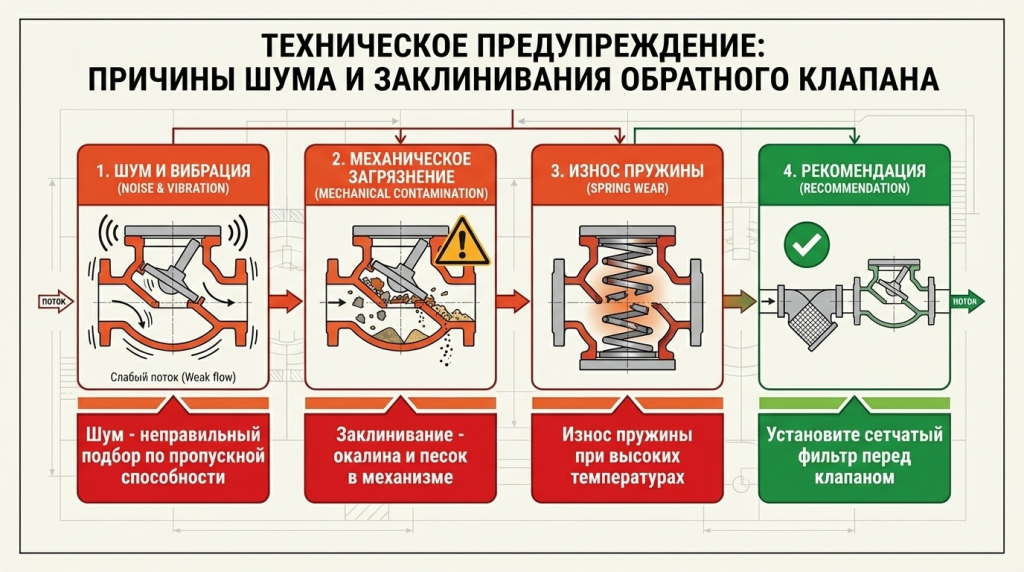

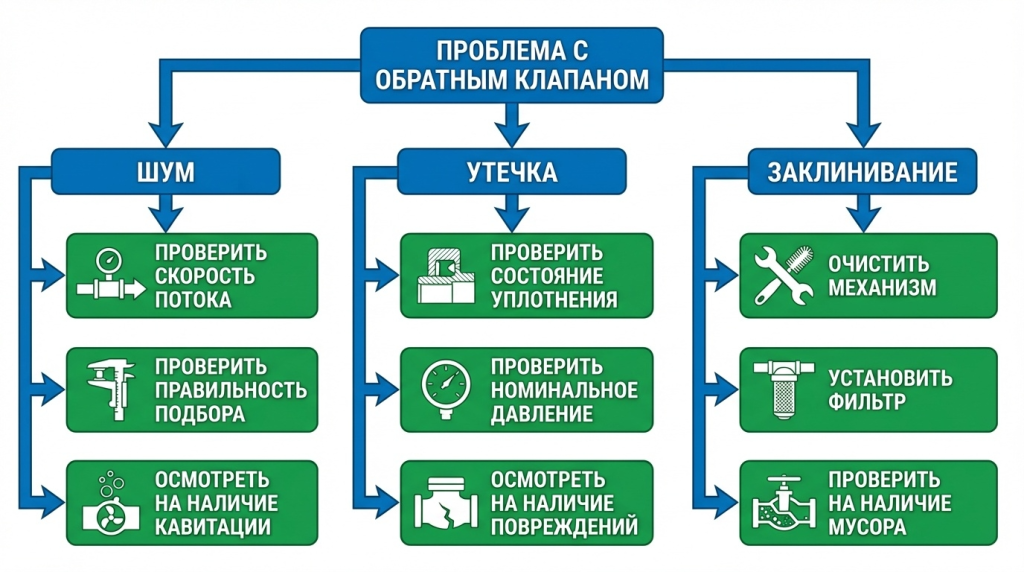

Частые причины шума и заклинивания обратных клапанов

Шум в трубопроводе часто сигнализирует о проблемах. Основная причина стука — неправильный подбор клапана по пропускной способности. Если поток слишком слабый, затвор начинает "плавать" и биться о седло.

Заклинивание чаще всего происходит из-за механических загрязнений. Даже нержавейка не спасет, если в механизм попадет окалина или песок. Для долгой работы рекомендуется устанавливать сетчатый фильтр перед обратным клапаном.

Также причиной поломок становится износ пружины или уплотнительного кольца при работе с температурами, превышающими паспортные данные изделия.

Заключение

Чтобы ваша система работала без сбоев, используйте этот чек-лист:

1. Всегда проверяйте соответствие стрелки на корпусе реальному направлению потока.
2. Убедитесь, что давление в системе (PN) не превышает возможности клапана.
3. Для вязких сред выбирайте шаровые модели, для чистой воды — пружинные или дисковые.
4. Используйте качественную запорно-соединительную арматуру из проверенных марок стали.

Помните, что грамотный подбор экономит бюджет на обслуживании. Если у вас возникли сомнения, лучше доверить выбор профессионалам. Позвоните или оставьте заявку на консультацию и подбор, чтобы купить надежные обратные клапаны из нержавейки в интернет-магазине balticinox.by.
