Затвор дисковый нержавеющий: когда его применение выгоднее крана

Выбор между краном и дисковым затвором из нержавеющей стали — задача, с которой сталкиваются многие специалисты при проектировании и эксплуатации трубопроводов. Важно понимать, где и когда затвор дисковый нержавеющий окажется более выгодным решением с точки зрения надежности, стоимости и удобства обслуживания. Правильный подбор арматуры напрямую влияет на долговечность системы и ваши эксплуатационные расходы. Подробнее ознакомиться с характеристиками и ассортиментом изделий Вы можете в разделе затвор дисковый на сайте balticinox.by.

Основные отличия затвора дискового от крана

Главное конструктивное отличие заключается в запирающем элементе. В шаровом кране это сфера со сквозным отверстием, которая при повороте открывает или перекрывает поток. В дисковом затворе (часто называемом «бабочкой») используется плоский диск, вращающийся вокруг своей оси.

Затворы отличаются малой строительной длиной и весом. Если кран при больших диаметрах становится громоздким и тяжелым узлом, то затвор занимает минимум пространства между фланцами. Это значительно упрощает монтаж в стесненных условиях и снижает нагрузку на трубопровод.

• Кран обеспечивает полнопроходное сечение, не создавая сопротивления потоку.
• Затвор всегда оставляет диск в потоке (даже в открытом положении), что важно учитывать при расчетах гидравлики.
• Монтаж затвора требует меньше крепежных элементов и времени.

Критерии выбора: что важно учитывать

Выбор запорно-соединительной арматуры зависит от конкретных технических условий. Не существует универсального решения, но есть четкие параметры, помогающие определить оптимальный вариант для Вашего объекта.

Диаметр условного прохода (DN)

Диаметр DN арматуры — ключевой фактор экономии. Для малых диаметров (до DN 50) шаровые краны считаются стандартом благодаря своей компактности и доступности. Однако при переходе к средним и большим диаметрам (DN 80 и выше) ситуация меняется.

Затвор дисковый становится существенно дешевле крана аналогичного диаметра. При DN 150 и более разница в цене и весе может быть кратной. Если Ваша система предполагает трубы большого сечения, использование затворов позволит сэкономить бюджет без потери функциональности.

Тип управления: ручка или привод

Оба типа арматуры поддерживают ручное управление и установку приводов. Ручка удобна для оперативного перекрытия потока вручную. Однако для автоматизации процессов в пищевой или химической промышленности часто требуется управление затвором через пневмо- или электропривод.

У дисковых затворов крутящий момент обычно ниже, чем у шаровых кранов того же диаметра. Это позволяет устанавливать на них менее мощные и более дешевые приводы. Автоматизация затворов обходится выгоднее, особенно на крупных магистралях.

Материал седла и условия эксплуатации

Материал седла затвора определяет химическую стойкость и температурный диапазон работы. В нержавеющих моделях чаще всего используются уплотнения из EPDM, Silicone или Viton. Нержавеющая сталь корпуса (AISI 304 или AISI 316) гарантирует защиту от коррозии.

При выборе обязательно учитывайте агрессивность среды. Для работы со спиртами, молочными продуктами или моющими растворами требуются разные типы эластомеров. Нержавейка в сочетании с правильно подобранным уплотнением делает затвор идеальным решением для гигиенических производств.

Герметичность и надежность

Современный затвор дисковый нержавеющий обеспечивает класс герметичности «А» (отсутствие протечек). Однако стоит помнить, что шаровой кран за счет плотного прилегания шара к седлам лучше справляется с экстремально высоким давлением.

Для систем с умеренным давлением затвор является оптимальным по соотношению «герметичность/цена». В пищевой промышленности затворы ценят за отсутствие «мертвых зон», где могли бы скапливаться бактерии.

Цена владения и скорость обслуживания

Стоимость владения арматурой складывается из цены закупки, затрат на установку и регулярный сервис. Затворы выигрывают по всем пунктам, когда речь идет о средних и крупных узлах. Их легче транспортировать, а для установки не требуется подъемная техника.

Обслуживание затвора происходит быстрее. Для замены уплотнения достаточно раскрутить стяжные болты и вынуть корпус. В случае с краном процесс разборки может быть более трудоемким. Ремонтопригодность затворов позволяет минимизировать время простоя линии.

Для оптимизации затрат рекомендуем:

1. Выбирать затворы для участков, где важен вес и габариты.
2. Использовать краны на малых диаметрах и участках с очень высоким давлением.
3. Заранее подбирать совместимые ремкомплекты уплотнений.

Когда затвор дисковый действительно выгоднее крана

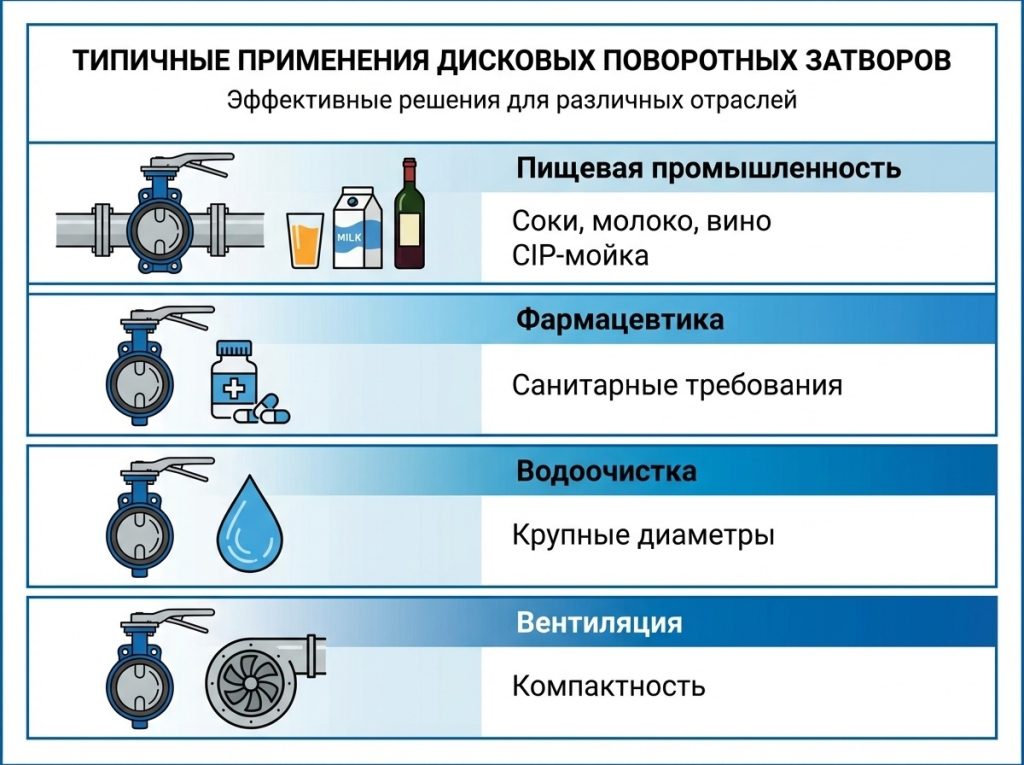

Практика показывает, что затвор — лидер в пищевой, фармацевтической и косметической отраслях. Например, на линиях подачи соков или виноматериалов затвор из нержавейки обеспечивает необходимую чистоту и легкость промывки системы (CIP-мойка).

Также затворы незаменимы в системах водоочистки и на крупных строительных объектах Минска, где важна экономия пространства в техэтажах. Однако всегда уточняйте по условиям среды: для работы с абразивными частицами или паром высокого давления могут потребоваться специальные модификации арматуры.

Заключение

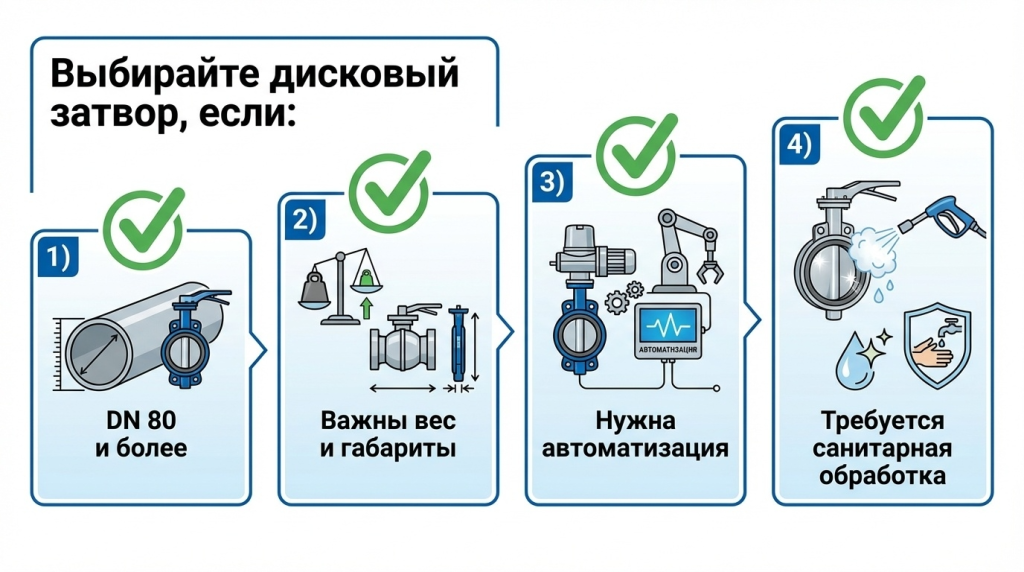

Подводя итог, можно составить краткий чек-лист для принятия решения. Выбирайте затвор дисковый, если:

• Диаметр трубопровода DN 80 и более.
• Необходимо минимизировать вес и габариты узла.
• Требуется бюджетная автоматизация (установка привода).
• Важна легкость санитарной обработки и быстрая замена уплотнений.

Если Вы сомневаетесь, какая запорно-соединительная арматура подойдет для Ваших задач, обратитесь к специалистам. Мы поможем подобрать оборудование, исходя из Ваших технических требований и бюджета. Получить профессиональную консультацию и оформить заказ можно в интернет-магазине balticinox.by.
