Зернистость абразива для нержавейки: как подобрать правильно + таблица FEPA и ГОСТ

Зернистость абразива — ключевой параметр для качественной обработки нержавеющей стали. Правильный выбор зерна влияет на шероховатость поверхности и эффективность работы. В России и Беларуси применяют маркировки FEPA и ГОСТ, которые не всегда просто сопоставить. В этой статье — таблица соответствия, типовые значения Ra и советы по выбору зернистости для каждого этапа обработки. Подробнее в каталоге balticinox.by.

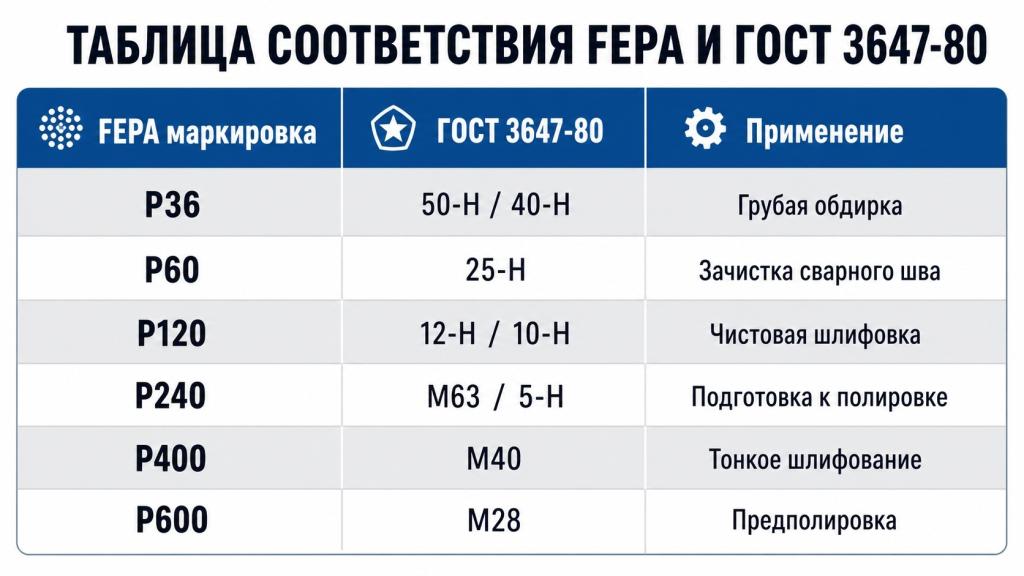

Таблица соответствия FEPA и ГОСТ

При выборе шлифовальных материалов вы столкнётесь с двумя основными стандартами. Европейская система FEPA (маркировка с буквой P — для покрытых абразивов, F — для связанных) определяет размер зерна по строгим допускам, а советский ГОСТ 3647-80 ориентируется на размер зерна в микронах. Чтобы не запутаться при покупке инструментов для нержавеющей стали, важно понимать их соотношение.

• P36 — примерно соответствует 50-Н или 40-Н по ГОСТ (грубая обдирка).
• P60 — примерно соответствует 25-Н по ГОСТ (зачистка сварного шва).
• P120 — примерно соответствует 12-Н или 10-Н по ГОСТ (чистовая шлифовка).
• P240 — примерно соответствует М63 или 5-Н по ГОСТ (подготовка к полировке).
• P400 — примерно соответствует М40 по ГОСТ (тонкое шлифование).
• P600 — примерно соответствует М28 по ГОСТ (предполировка).

Соответствия в таблице являются практическим ориентиром, а не точным переводом. Система FEPA P-grit (для покрытых абразивов — шкурок, лент, лепестковых кругов) и FEPA F-grit (для связанных абразивов — отрезных и шлифовальных кругов) имеют различия в распределении зёрен по размерам, особенно в диапазоне от P240 и мельче, где используется микронная шкала. ГОСТ 3647-80 даёт более широкий разброс допусков, чем FEPA, что критично при работе с нержавейкой: одно крупное зерно в мелкозернистой связке может оставить глубокую царапину, которую сложно вывести при финишной отделке.

Для практической ориентации полезно знать типовые значения шероховатости Ra после обработки разными зернистостями (зависят от материала, давления и состояния абразива):

• P60–P80 — Ra ≈ 2,5–5 мкм (после грубой обдирки и зачистки сварных швов);
• P120–P180 — Ra ≈ 1,0–2,0 мкм (фактура промышленного сатина);
• P240–P320 — Ra ≈ 0,4–0,8 мкм (подготовка под полировку);
• P400–P600 — Ra ≈ 0,2–0,4 мкм (предполировка);
• после паст и войлока — Ra ≤ 0,1 мкм (зеркальное отражение).

Выбирая абразив, учитывайте, что для нержавеющей стали AISI 304 или AISI 430 предпочтительны материалы с маркировкой P от проверенных производителей. Это обеспечивает более предсказуемую шероховатость Ra и снижает риск перегрева металла.

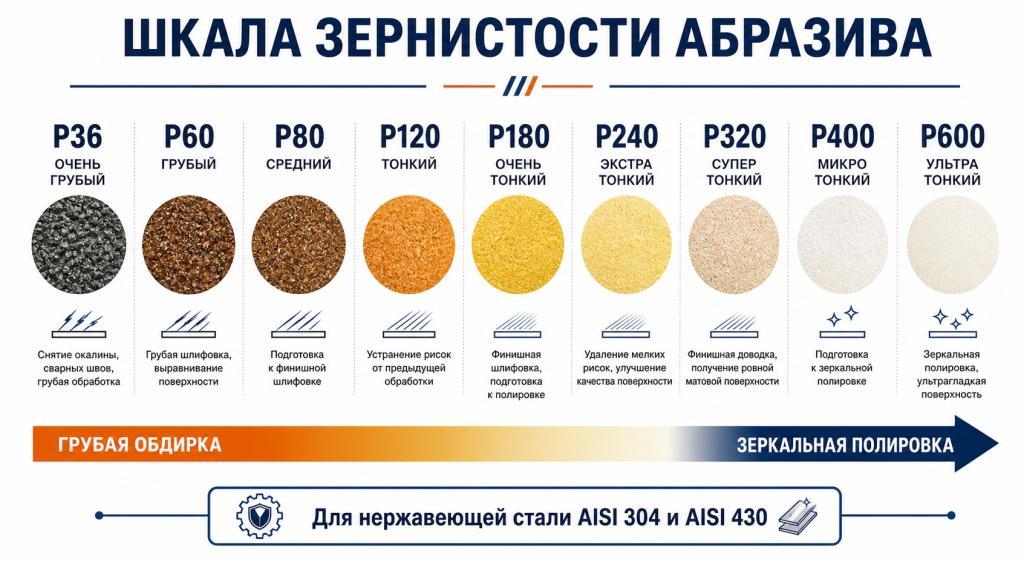

Какую зернистость выбрать под задачу и где купить

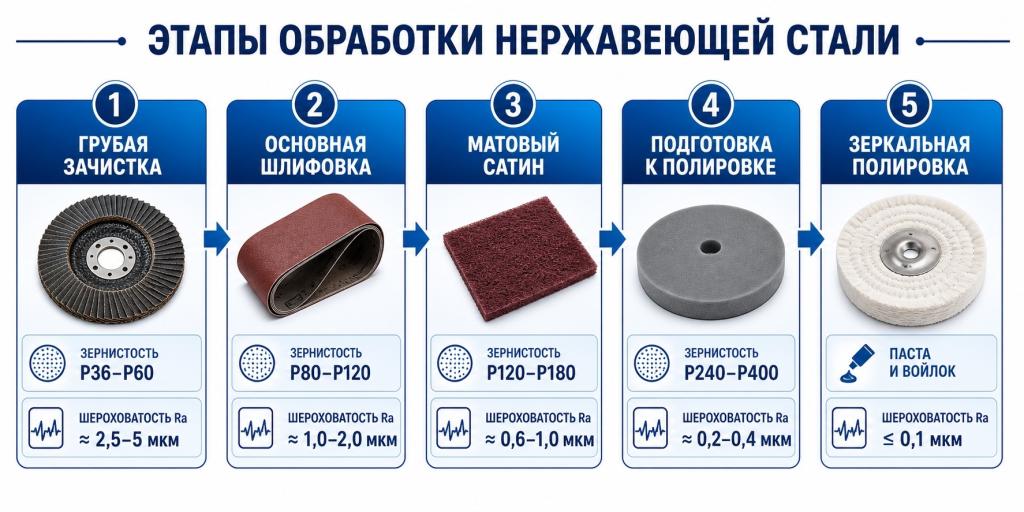

Обработка нержавеющей стали всегда проходит в несколько этапов. Начинать следует с удаления грубых дефектов, постепенно переходя к более мелкому зерну. Если пропустить один из шагов в градации, придётся потратить в два раза больше времени на исправление огрехов и износ расходных материалов.

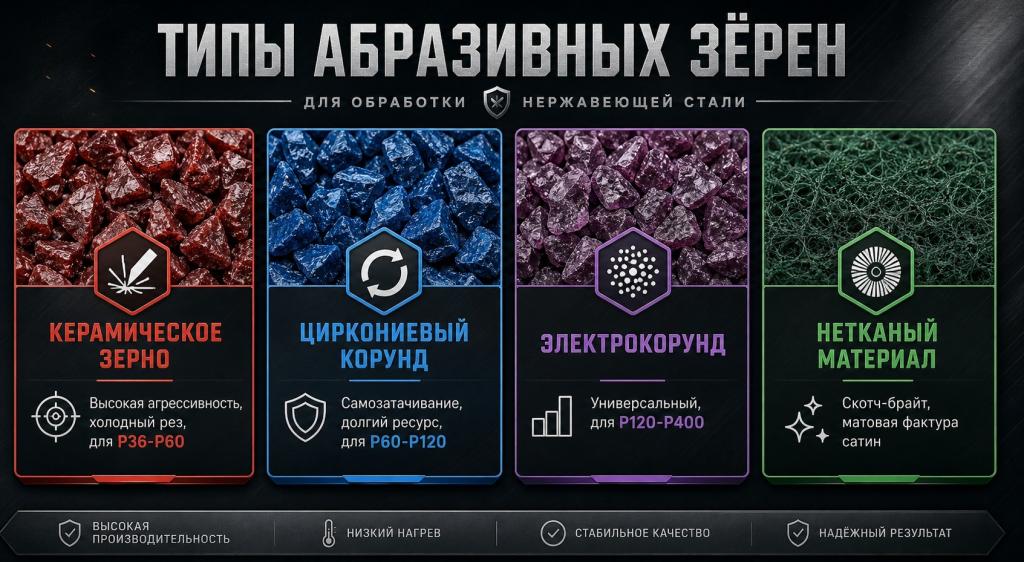

Для первого этапа — грубой зачистки сварных швов и удаления наплывов — используйте зернистость P36–P60. Здесь хорошо показывают себя абразивные круги и ленты с керамическим зерном или циркониевым корундом. Они обладают высокой агрессивностью и снижают риск перегрева металла, что предотвращает появление цветов побежалости.

Второй этап — основная шлифовка для выравнивания плоскости. Оптимальный диапазон составляет P80–P120. На этом шаге формируется основная база под будущую фактуру. Если цель — матовая поверхность (сатин), то на этапе P120–P180 можно остановиться, используя специальные нетканые материалы.

Для подготовки к зеркальной полировке применяют зерно P240–P400. На этом этапе важно снизить шероховатость Ra до значений 0,2–0,4 мкм. Используйте электрокорунд на гибкой связке. Последовательная работа абразивами P600 и выше позволяет подготовить сталь к финишу войлочными кругами и полировальными пастами.

Правило перехода между этапами: нельзя «перепрыгивать» более чем через один номер зернистости. Например, после P80 логично использовать P120, но не P240.

Можно самостоятельно сравнить позиции в каталоге или обратиться к специалистам за консультацией. Мы поможем подобрать комплект материалов под конкретную марку стали и требуемый тип финишной отделки.

Часто задаваемые вопросы

Можно ли использовать абразивы по ГОСТу вместо импортных аналогов FEPA?

Использовать можно, но важно помнить о допусках. Маркировка FEPA (с буквой P) обеспечивает более однородный размер зерна. В материалах по старым редакциям ГОСТ чаще встречаются отклонения, когда среди мелких частиц попадаются крупные, что приводит к появлению глубоких царапин на нержавеющей стали, которые сложно устранить при финишной полировке.

Что произойдёт, если сразу после грубой зачистки P60 перейти к шлифовке P240?

Такой скачок приведёт к «зализыванию» поверхности: мелкий абразив не сможет убрать глубокие борозды от крупного зерна, а лишь сгладит их края. В результате потратится больше времени и расходных материалов, но на металле останутся видимые риски, которые проявятся при финальной отделке.

Какое зерно лучше всего подходит для удаления цветов побежалости после сварки?

Для зачистки сварных швов и удаления термических пятен оптимально использовать зернистость P60–P80. Рекомендуется выбирать материалы с циркониевым корундом или керамическим зерном, так как они обеспечивают холодный рез и предотвращают перегрев тонкостенных изделий из нержавейки.

Как добиться матового эффекта (сатинирования) на поверхности нержавейки?

Для создания равномерной матовой фактуры (сатина) обычно останавливаются на этапе шлифовки зерном P120–P180. После этого поверхность дорабатывают неткаными абразивными материалами (скотч-брайт), которые создают направленную декоративную риску без зеркального блеска.

Почему при обработке нержавеющей стали важно избегать перегрева металла?

Нержавеющая сталь обладает низкой теплопроводностью. При агрессивной шлифовке крупным зерном (P36–P60) без охлаждения металл быстро перегревается, что вызывает деформацию тонких листов и появление прижогов. Использование качественных абразивов с активными присадками помогает снизить температуру в зоне реза.

Какая минимальная зернистость нужна для подготовки стали под зеркальную полировку?

Перед тем как приступать к работе с войлоком и полировальными пастами, поверхность необходимо последовательно обработать абразивами до зернистости P600. Если пропустить этапы P320 или P400, паста не сможет убрать остаточную шероховатость, и идеального зеркального отражения добиться не получится.
